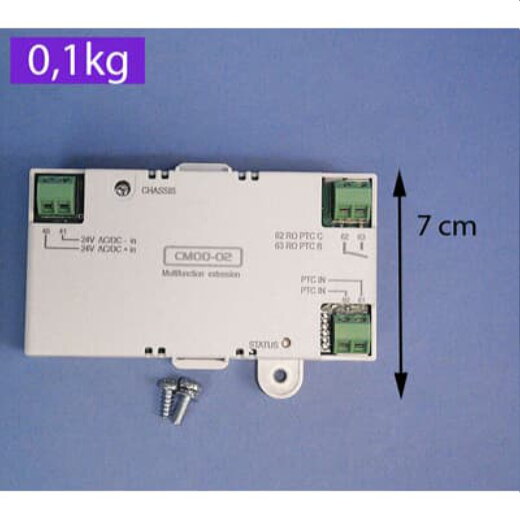

Das Multifunktions-Erweiterungsmodul CMOD-02 (externe 24 V AC/DC und isolierte PTC Schnittstelle) hat einen Motor-Thermistoranschluss zur Überwachung der Motortemperatur und einen Relaisausgang zur Anzeige des Thermistor-Status. Zum Stoppen
des Frequenzumrichters muss der Benutzer die Übertemperaturanzeige wieder an
den Frequenzumrichter, z. B. an den STO-Eingang, anschließen.
Außerdem hat das Erweiterungsmodul einen Anschluss für eine externe Spannungsversorgung, der bei einem Spannungsausfall des Frequenzumrichters zur Spannungsversorgung der Regelungseinheit des Frequenzumrichters verwendet kann.
Wenn Sie diese Reservespannungsversorgung nicht benötigen, müssen Sie sie nicht
anschließen, da das Modul standardmäßig von der Regelungseinheit des Frequenzumrichters versorgt wird.
Es besteht zwischen dem Motor-Thermistoranschluss, dem Relaisausgang und der
Schnittstelle der Frequenzumrichter-Regelungseinheit eine verstärkte Isolation.
Daher kann über das Erweiterungsmodul ein Motor-Thermistor an den Frequenzumrichter angeschlossen werden
Angaben zur Produktsicherheit
Herstellerinformationen:
ABB Asea Brown Boveri Ltd
Affolternstrasse 44
Zürich
Zürich, Schweiz, 8050
https://new.abb.com/de
| Produkteigenschaft |
Wert |
| Inhalt: |
1,00 Stk
|
