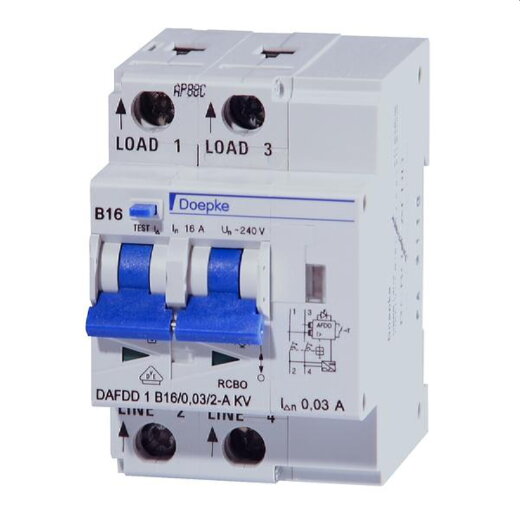

Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) sind gemaess der Anforderungen der DIN VDE 0100-420 Geraete zum Schutz vor seriellen und parallelen Fehlerlichtbögen. Umgangssprachlich werden sie als "Brandschutzschalter" bezeichnet. Verpflichtend einzusetzen sind sie fuer fest installierte Endstromkreise bis 16? A in z.? B. feuergefaehrdeten Betriebsstaetten oder öffentlichen Einrichtungen. Empfohlen sind sie unter anderem fuer Schlafraeume und Endstromkreise mit hoher Anschlussleistung. Die Geraete detektieren hochfrequente Fehlerlichtbögen, wie sie z.? B. aufgrund von Defekten in der Verkabelung auftreten können. Durch die fruehzeitige Erkennung und die bei Notwendigkeit darauf folgende Abschaltung des Endstromkreises werden thermische Beeinflussungen durch den Fehlerlichtbogen verhindert. Die Brandgefahr durch eine fehlerhafte Elektroinstallation wird erheblich verringert. Der jeweilige Auslösegrund wird ueber einen Farbcode der LED auf der Geraetefront angezeigt. Die DAFDD 1 sind kompakte Kombigeraete mit dreifacher Funktion: Fehlerlichtbogenerkennung, Leitungsschutz und Fehlerstromauslösung. Sie erfuellen zum Schutz von Anlagen bei Kurzschluss und Überlastung die Forderungen der VDE 0100 Teil 430 sowie fuer den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE 0100 Teil 410. Der RCBO-Teil (FI-/LS-Funktionen) ist netzspannungsunabhaengig. Mit dem Fehlerstromtyp A ist die Erkennung sinusförmiger Wechsel- und pulsierender Gleichfehlerströme möglich. Über die Kontaktstellungsanzeigen und die Fehlerstromausgelöstanzeige erhaelt man einen schnellen Überblick ueber den Betriebszustand des Geraetes. Weiterhin zeichnen sich die Geraete bis 25 A durch ein hohes Bemessungsschaltvermögen von 10 kA aus, die 32-A- und 40-A-Geraete von 6 kA. Der Leitungsschutz der B-Charakteristik stellt den Standardschutz fuer Licht- und Steckdosenkreise sicher. Geraete der Ausfuehrung KV reagieren aufgrund einer Ansprechverzögerung nur auf Fehlerströme mit einer Dauer von mehr als einer halben Periode der Netzfrequenz. Sie sind gegenueber unverzögerten Schaltern erheblich unempfindlicher fuer kurzzeitige impulsförmige Fehlerströme und ermöglichen einen störungsfreien Betrieb - auch wenn Schalt- oder Blitzueberspannungen in der Anlage kapazitive Stossfehlerströme oder Isolationsueberschlaege mit einem Folgestrom bis zum Nulldurchgang der Netzspannung verursachen. Sie sind somit gewitterfest. Die in den nationalen und internationalen Bauvorschriften geforderten Auslösezeiten fuer unverzögerte RCBO werden auch von den Geraeten der Ausfuehrung KV eingehalten. Sie können daher grundsaetzlich anstelle eines Standardschalters eingesetzt werden. Eigenschaften: - Kombigeraet mit drei Funktionen; - zweipolig, beide Schaltstrecken abgesichert; - AFDD nach IEC/EN-62606; - RCBO nach IEC/EN-61009; - durchgehende Selbstueberwachung; - netzspannungsunabhaengige Auslösung der FI- und LS-Funktionen; - Anzeige AFDD-Auslösegrund; - Kontaktstellungsanzeige; - Fehlerstromauslöseanzeige; - Neutralleiterposition variabel; - kompakte Baugrösse fuer alle Bemessungsströme; - hohe Kurzschlussfestigkeit; - Zugbuegelklemmen mit Hintersteckschutz; - tristabile Rastschieber fuer leichten Ein- und Ausbau Montageart: - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: - Schutz von Stromkreisen in Wohn- und Zweckgebaeuden sowie Industrieanlagen mit TN-S- und TN-C-S-Netzen.; - Ausgeschlossen ist der Einsatz in Anlagen mit TN-C-Netzen und zum Schutz von Stromkreisen, in denen Betriebsmittel der Leistungselektronik glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ? 50 Hz verursachen können.
Angaben zur Produktsicherheit
Herstellerinformationen:
Doepke Schaltgeräte GmbH
Stellmacherstraße 11
Niedersachsen
Norden, Deutschland, 26506
info@doepke.de
https://www.doepke.de/
| Produkteigenschaft |
Wert |
| Inhalt: |
1,00 Stk
|
